Automātiskā MAG robotu cauruļu atloku metināšanas iekārta



Robotiskā atloka apļveida šuvju metināšanas iekārta

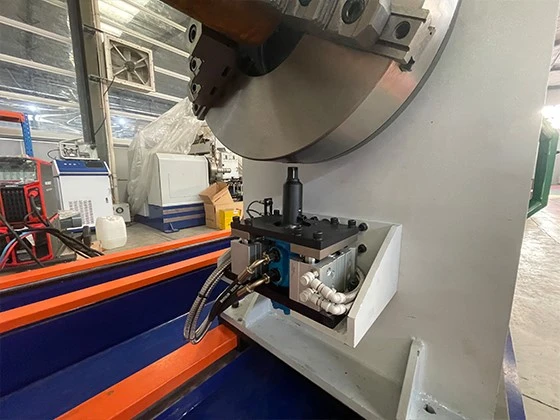

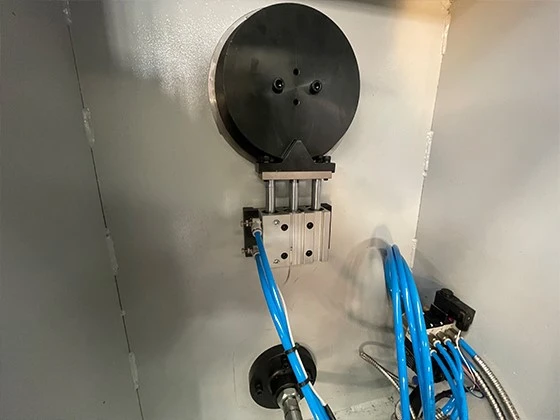

1. Cilindra{1}}piedziņas pozicionēšanas mehānisms



Astes balsts ir aprīkots ar rotējošu pozicionēšanas sistēmu, kurā tiek izmantots precīzs cilindra{0}}pozicionēšanas mehānisms. Šī mehānisma pamatfunkcija ir nodrošināt ātru spārnu darbības režīmu pārslēgšanu: kad metināšanas procesā apstrādājamā detaļa jāpaliek nekustīgam, vadības sistēma izdod komandu virzīt cilindra virzuļa kātu, lai ātri virzītos uz augšu. Virzuļa stieņa gals parasti ir konstruēts ar augstas -nodilumizturības- fiksācijas tapu vai atslēgu, kas precīzi ievieto iepriekš-atbilstošā spraugā vai atslēgas atverē uz astes balsta rotējošajiem komponentiem, veidojot mehānisku stingru bloķētāju. Šī tapas -tipa bloķēšana efektīvi novērš rotācijas brīvību, nodrošinot, ka spārns un apstrādājamā detaļa paliek absolūti nekustīgi metināšanas laikā, nodrošinot stabilu atskaiti robotizētai metināšanai un lielā mērā garantējot atloka riņķveida metinājuma koaksialitāti un metināšanas kvalitāti. Kad ir nepieciešama griešanās, lai atsāktos, cilindrs ievelk fiksācijas tapu, un pēc tam piedziņas motors var brīvi griezt aizmugurējo balstu. Patrona ir aprīkota arī ar cilindra piedziņas ierīci un līdzīgām funkcijām. Tomēr atšķirībā no iepriekšējā šeit ir uzstādīta hidrauliskā cilindra ierīce. Tās mērķis ir: kad tapa, kas atrodas virzuļa stieņa augšdaļā, ievietojas attiecīgajā patronas spraugā, hidrauliskais cilindrs virza tapu, lai tā grieztos, tādējādi kontrolējot patronas iespīlēšanu un atslābināšanu. Armatūru var pielāgot atbilstoši klientu prasībām.

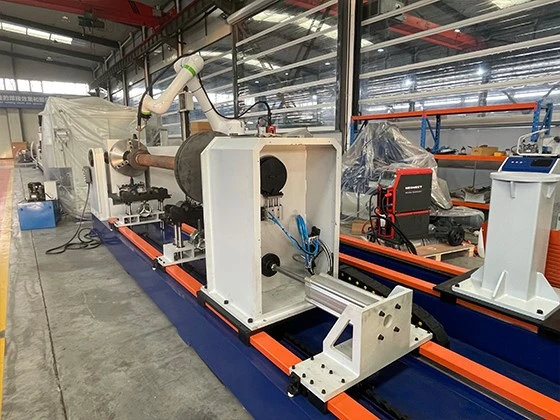

2. Kustīgais astes statnis



Aizmugurējais balsts ir uzstādīts uz precīzas vadotnes sliedes uz mašīnas korpusa, un tā galvenais dzinējspēks nāk no augstas veiktspējas -cilindra. Automatizētā metināšanas cikla laikā cilindrs darbojas saskaņā ar ieprogrammētajām instrukcijām, virzot visu aizmugurējo balstu, lai tas vienmērīgi slīdētu pa vadošo sliedi, droši nostiprinot metināmos cauruļu savienotājelementus un atloku mezglus, nodrošinot ārkārtīgi augstu pozicionēšanas stingrību un koncentriskumu metināšanas laikā. Kad metināšana ir pabeigta, cilindrs maina virzienu, un aizmugurējā daļa nekavējoties atlaižas un atgriežas sākotnējā stāvoklī, atvieglojot ātru sagataves noņemšanu un nākamās sagataves nostiprināšanu.

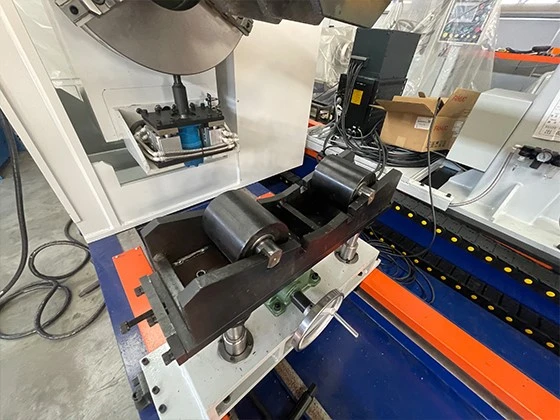

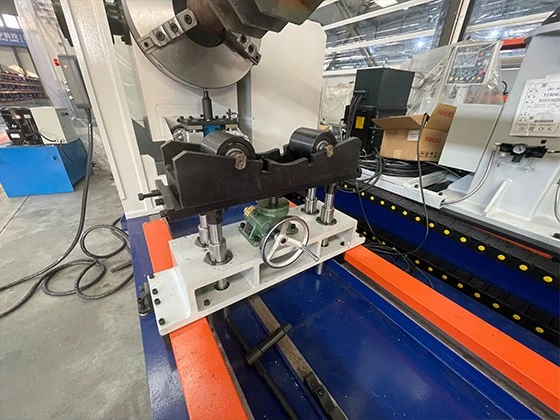

3.Atbalstošais rāmis



Atbalsts ir īpaši paredzēts cilindriskām sagatavēm. Tās galvenajam korpusam ir stabila V{1}}formas struktūra, kas droši atbalsta un novieto cauruļu veidgabalus un atlokus. Zemas -pretestības veltņi ir uzstādīti statnes augšdaļā, kas ļauj viegli noregulēt apstrādājamo priekšmetu tā optimālajā pozīcijā pirms metināšanas. Turklāt statīva kopējo augstumu var elastīgi un precīzi regulēt manuāli, griežot rokratu, ātri pielāgojoties dažāda izmēra sagatavēm un efektīvi sadarbojoties ar robotizētām metināšanas darbībām.

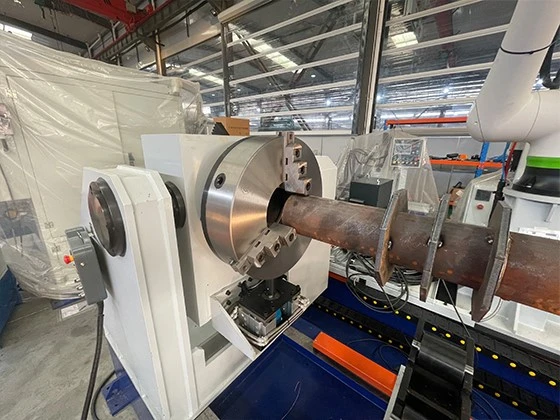

4. Vārpstas kaste



Servo motors darbina vārpstu, nodrošinot precīzu rotācijas vadību metināšanas laikā, lai atbilstu stingrām metināšanas procesa prasībām. Vadošais paliktnis nodrošina stabilu un uzticamu ceļu metināšanas strāvai caur slīdošo kontaktu, vienlaikus ļaujot nepārtraukti darbināt vārpstu griešanās laikā, nodrošinot metināšanas loka nepārtrauktību un stabilitāti.

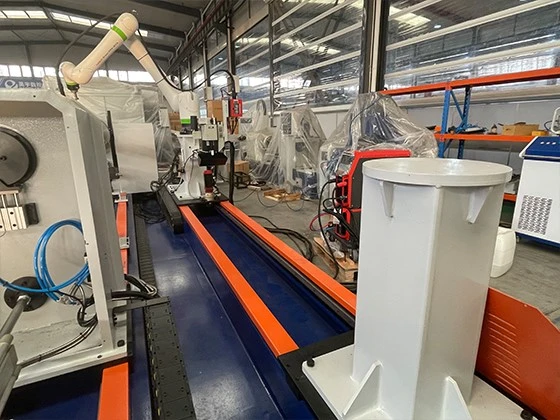

5.Rūpnieciskās robotu sistēmas

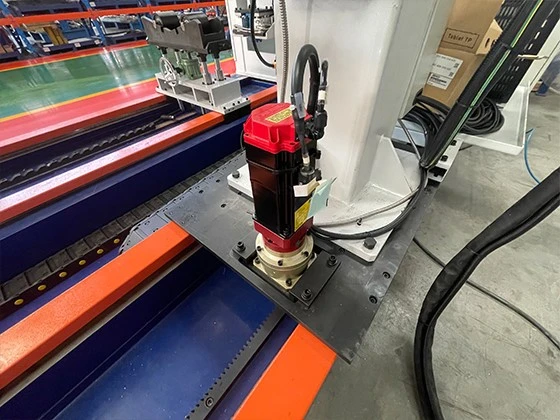

Robota korpuss ir uzstādīts uz izturīgas lineāras vadošās sliedes, un to precīzi virza un kontrolē servomotori. Servo motori ātri un vienmērīgi reaģē uz komandām, liekot robotam precīzi pārvietoties pa vadošo sliedi uz iepriekš iestatīto metināšanas darbstaciju. Šis dizains ievērojami paplašina robota darbības diapazonu, ļaujot nepārtraukti un precīzi pozicionēt vairākas atloku metināšanas vietas.

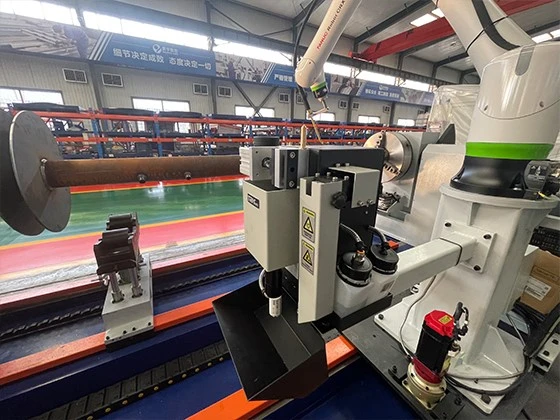

6. Lāpas dzēšanas stacija



Galvenokārt izmanto metināšanas degļu automatizētai tīrīšanai un apkopei. Šī darbstacija parasti ir integrēta robota darbības diapazonā. Pēc noteikta metināšanas ilguma vai kārtējās apkopes veikšanas robots automātiski pārvieto metināšanas degli uz tīrīšanas staciju. Tās pamatfunkcijās ietilpst: precīza metināšanas stieples griešana, izmantojot stieples-griešanas mehānismu, lai likvidētu sfēriskus atlikumus metināšanas galā; aizsargāt sprauslas iekšpusi, izsmidzinot silikona eļļu vai pretšļakatu līdzekli; un metināšanas šļakatu noņemšana, kas pielipusi sprauslas iekšpusei un ārpusei, izmantojot tīrīšanas suku vai pneimatisko skrāpi.

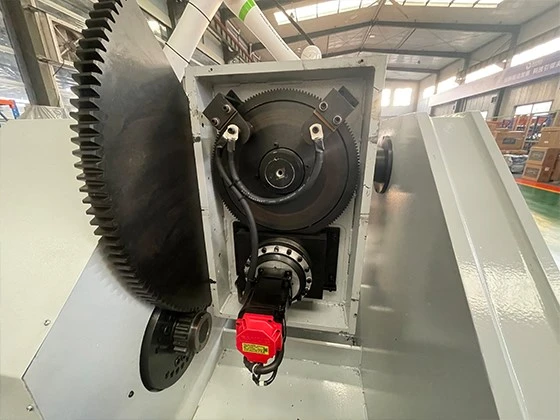

7. Pagriešanas mehānisms



Šis mehānisms izmanto servomotoru kā piedziņas avotu, nodrošinot augstu{0}}precizitāti, programmējamu rotācijas ātruma un leņķiskās pozīcijas vadību. Tās transmisijas sistēma sastāv no zobratu pāra, viena liela un viena maza. Parasti mazais zobrats ir uzstādīts uz servomotora izejas vārpstas kā piedziņas pārnesums, bet lielais zobrats ir savienots ar rotējošo galdu vai armatūru, kas pārvadā apstrādājamo priekšmetu. Šis reduktora pāra dizains efektīvi pastiprina servomotora izejas griezes momentu, lai tas atbilstu smagas sagataves sasvēršanās prasībām, vienlaikus vēl vairāk nodrošinot sagataves rotācijas kustības vienmērīgumu un pozicionēšanas precizitāti.





MAG nerūsējošā tērauda cauruļu atloku metinātājs ar robotu

1. Iekraušana un iespīlēšana: operators paceļ vai novieto punkt{1}}metinātās caurules-atloka komplektu uz speciālās mašīnas stiprinājuma un aktivizē pneimatisko vai hidraulisko iespīlēšanu.



2.Programmas izvēle/atsaukt: izvēlieties programmu, kas atbilst sagataves modelim HMI (vai izmantojiet automātisko atpazīšanu).



3. Automātiskā metināšana:

• Sistēma sākas. Pozicionētājs pagriež sagatavi sākuma stāvoklī.
• Robots/metināšanas deglis pārvietojas uz loka aizdedzes punktu.
• Sākas automātiskā metināšana (parasti vairāku{0}}slāņu, daudzkārtu metināšana). Pozicionētājs nepārtraukti griežas ar nemainīgu ātrumu, un metināšanas deglis var svārstīties.
• Metināšana pabeigta. Loka tiek nodzēsta, un metināšanas deglis atgriežas drošā stāvoklī.



4. Izkraušana: armatūra tiek atbrīvota, un operators noņem metināto sagatavi.





Automātiskā cauruļu riņķveida šuvju metināšanas iekārta

• Naftas ķīmijas rūpniecība: spiediena cauruļvadi, vārstu un atloku mezgli.
• Kuģu būve: Balasta ūdens sistēmas, saliekamie ugunsdrošības cauruļvadi.
• Elektriskie apkures katli: galvenes armatūra, ekonomaizera piederumi.
• Komunālā inženierija: liela{0}diametra ūdens attīrīšanas cauruļvadi, tērauda konstrukciju sastāvdaļas.











1.Iesaiņošanai parasti izmantosim fumigācijas saplākšņa korpusu; dažām lielām mašīnām mēs varam izmantot tērauda paleti un plastmasas plēves pārsegu. Visas mašīnas pirms rūpnīcas atstāšanas ir krāsotas ar pretrūsas krāsu vai eļļu.
2.Package var būt kā klientu prasība.





• Apmaksas termiņš: 30% T/T avanss kopā ar pirkuma pasūtījumu, atlikums ir jānotīra pirms piegādes
• Piegādes laiks: 45 dienas pēc avansa maksājuma saņemšanas
• Garantija: 12 mēneši visai mašīnai
