CNC-vadāmās ass vārpstas gala metināšanas iekārta



Automātiskā asu vārpstas galvas metināšanas iekārta ir uzlabota robotizēta metināšanas sistēma, kas izstrādāta augstas -efektivitātes, augstas -stiprības asu vārpstu galu savienošanai automobiļos, smagos{2}}kravas automobiļos un bezceļu{3}}transportlīdzekļos. Integrējot CNC vadības ierīces vai rūpniecisko robotiku, tas nodrošina nemainīgu metināšanas kvalitāti ar minimālu termisko kropļojumu, kas ir pielāgots masveida ražošanas vidēm.





• Elastīgi metināšanas procesi

Atbalsta MIG/MAG, lāzera hibrīda metināšanu vai zemūdens loka metināšanu (SAW) dažādiem materiāla biezumiem (3–20 mm).

Izvēles lāzera šuvju izsekošana, lai kompensētu montāžas pielaides (± 0,2 mm).

• Automatizēta darbība

6 asu robotu roka vai CNC portāla sistēma ar ±0,05 mm atkārtojamību.

Divu{0}}staciju rotējošais pozicionētājs nodrošina nepārtrauktu iekraušanu/izkraušanu (cikla laiks: mazāks vai vienāds ar 90 sekundēm uz daļu).

• Precīza fiksācija

Hidrauliskā/pneimatiskā iespīlēšana asu vārpstām (diametra diapazons: Φ50–Φ200mm).

Paš-centrēšanas patronas nodrošina<0.1mm radial runout.

• Kvalitātes nodrošināšana

Reāllaika-metināšanas uzraudzība (loka sprieguma/strāvas atgriezeniskā saite).

Izvēles līnijas{0}}ultraskaņas pārbaude defektu noteikšanai.







Barošanas avots	350–500 A digitālais invertors (100% darba cikls)
Metināšanas ātrums	0–80 cm/min (regulējams, izmantojot HMI)
Cirvji	3–6 programmējamas asis (X/Y/Z deglim + R-ass rotācijai)
Aizsardzība	IP54 korpuss ar dūmu nosūkšanas portiem





1. Servo motors, kas atrodas augšējā baltā aizsargpārsegā, galvenokārt ir atbildīgs par metināšanas degļa griešanos vairākos leņķos, nodrošinot elastīgas pozas izmaiņas un optimālu stieples padeves un metināšanas leņķu panākšanu, metinot sarežģītas metināšanas šuves. Servo motors, kas uzstādīts uz mašīnas pamatnes, nodrošina makroskopisku jaudu, liekot visam motora blokam un metināšanas degli griezties, izmantojot transmisijas mehānismu, tādējādi kontrolējot metināšanas ceļa sākšanos un virzību. Darbojoties kopā, vienam veicot precīzas kustības, bet otrai veicot lielas-mēroga pārvietojumus, tie veido iekārtas augstās-pakāpes--brīvības un augstas-precizitātes metināšanas spēju kodolu.

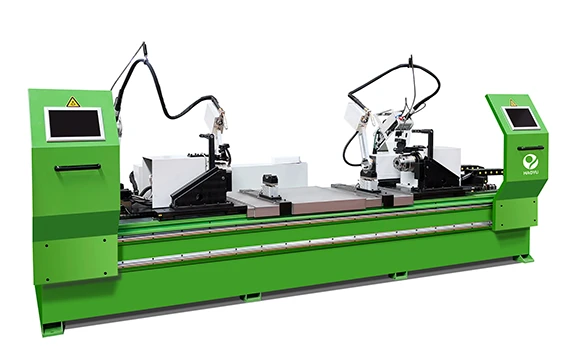

2. MAG divu-pistoles asu metināšanas iekārtai ir pretēja-pozīcijas izkārtojums ar divām vārpstas kārbām, kas uzstādītas abās mašīnas pamatnes pusēs. Katrai vārpstas kārbai ir augstas-precizitātes kustības iespējas, ko darbina servomotors, kas nodrošina turp un atpakaļ kustību uz lineāras vadošās sliedes, lai pielāgotos dažāda garuma sagatavēm. Vienlaikus katrā vārpstas kārbā ir integrēta neatkarīga servopiedziņas sistēma, kas tieši kontrolē patronu precīzai rotācijai, nodrošina stabilu sagataves pārvietošanu metināšanas laikā un atbilst vienlaicīgas dubultās -pistoles metināšanas prasībām.





3. Paneļa kārbai ir moduļu izkārtojums, un tajā parasti ir integrēts skārienekrāna cilvēka-mašīnas interfeiss (HMI), parametru iepriekš iestatītās pogas un statusa indikatora gaismas, ļaujot operatoriem iestatīt un pārraudzīt galvenos parametrus, piemēram, metināšanas strāvu, spriegumu, stieples padeves ātrumu un programmu receptes no labākā viedokļa, netuvojoties metināšanas resursdatoram (vai metināšanas resursdatora vietai).

4.Atveidojumi







• Automobiļi: vieglo automašīnu/kravas automašīnu asu komplekti.
• Celtniecības aprīkojums: Iekrāvēja/ekskavatora ass pastiprināšana.
• Lauksaimniecība: Traktora asu galvas remonts.
