Automātiskā cilindru eļļas sprauslu metināšanas iekārta
1. Tam ir jāatbilst prasībai par automātisku dažādu hidrauliskā cilindra apļveida šuvju pieslēgvietu/sprauslu metināšanu. 2.MIG metināšana ar stieples padevēju. 3. Pārliecinieties, ka metināšanas specifikācijas ir vienādas un vienmērīgas, metināšanas šuvei ir labs izskats. Viegli un uzticami darboties. Kvalitāte var atbilst metināšanas prasībām.
Apraksts
Automātiskā cilindru eļļas sprauslas metināšanas iekārta
I. Apraksts

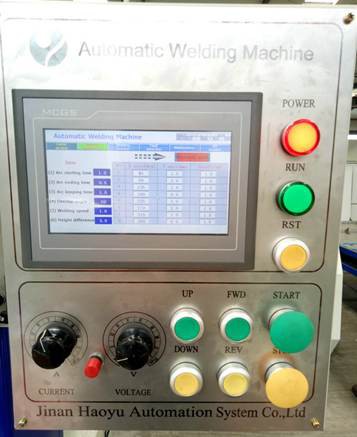

Automātiska rotējoša pistoles metināšanas iekārta, kas pazīstama arī kā vertikāla riņķveida metināšanas iekārta, var metināt riņķveida šuvi ar dubultass, var izvēlēties ar gāzi aizsargātu metināšanu, automātisku argonarka metināšanu, lāzermetināšanas iekārtu un citu metinātāju, lai izveidotu apkārtmēru šuvju komplektu, automātiskās metināšanas sistēmas, regulēšanas mehānisms var regulēt visu metināšanas virzienu, izmantojot vadu metināšanas virzienu. metināšanas degli, lai nodrošinātu stingru metināšanas procesa blīvējumu. Metināšanas ātrumu var regulēt, iestatot plc ekrānu
II.Tehniskais parametrs
|
Eļļas atvere / nipeļa diametrs |
30 mm |
|
Eļļas atveres/ nipeļa augstums |
20 mm |
|
Caurules diametrs |
50-140 mm |
|
Caurules garums |
200-1300 mm |
|
Metināšanas degļa ātrums |
0,5-5 RPM |
|
Servo motora jauda |
0,4kw |
|
Metināšanas degļa regulēšanas diapazons |
50 mm |
|
Ar aizsarggāzes patēriņš |
15 l/min |
|
Mašīnas darba spriegums |
380v 3fāzes 50hz |
Mēs izstrādāsim profesionālu metināšanas plānu, pamatojoties uz sagataves specifikācijām.
III.Metināšanas specifikācija
1. Metināšanas deglis noliecas noteiktā leņķī, to var noregulēt uz augšu-uz leju, no vienas puses uz otru un pagriezt leņķi. Apstrādājamā detaļa tiek fiksēta, kamēr metināšanas deglis griežas.
2. Rotācijas galva tiek pārvietota uz augšu un uz leju ar servomotoru, rotācijas galva nokrīt, kamēr iekārta metina, un paceļas iekraušanas un izkraušanas laikā.
3.Izmantojot Japānas Panasonic PLC, lai kontrolētu visu darbību. CNC sistēma tiek izmantota, lai kontrolētu mašīnas galvas rotāciju. Servo motoru darbina maiņstrāvas servo draiveris.
4.Darba detaļu renderēšana
IV.Darba process
Automātiskā cilindru eļļas sprauslas metināšanas iekārta
Manuāla ielāde → automātiska sagataves pārvietošana uz metināšanas staciju → metināšanas deglis nokrīt, uzpirkstenis cieši nospiež sagatavi → aizsarggāzes padeve → augsts spriegums, lēna stieples padeve loka aizdedzināšanai → degļa rotācija un metināšana → metināt iestatīto garumu → degļa apstājas → maza strāva, zems spriegums loka beigām → gāzu padeves atgriešana → automātiski apstrādājamā detaļa uz izkraušanas vietu → manuāla izkraušana.
V.Vedio uzziņai
