Augstas kvalitātes cilindra gala vāciņa apļveida šuvju metināšanas iekārta

Augstas kvalitātes cilindra gala vāciņa apļveida šuvju metināšanas iekārta

I.Apraksts

Galvenokārt izmanto automātiskai hidraulisko cilindru apļveida šuvju metināšanai, kā arī var veikt automātisku vairāku{0}}slāņu metināšanu. Lai nodrošinātu vienmērīgu un viendabīgu metināšanas specifikāciju, metināšanas šuvei ir labs un viendabīgs izskats. Tas ir ērti un uzticams lietošanā, un metināšanas kvalitāte atbilst prasībām.

II.Tehniskais parametrs

III. Galvenā iezīme

• MAG ar gaisu{0}}dzesētais metināšanas deglis ir fiksēts, kamēr sagatave griežas, metināšanas pozīcija ir horizontāla.
• Adopt metinātās iekārtas korpusu, metināšanas degļu un pneimatisko galu-var noregulēt gareniski, pēc regulēšanas to var bloķēt.
• Apstrādājamo priekšmetu novieto ar speciālu stiprinājumu un nospiež ar pneimatisko uzpirksteni. Rotējas sinhroni. Iekraušanas un izkraušanas kronšteins ir uzstādīts zem sagataves.
• Japāna OMRON PLC kontrolē visu mašīnas darbību. Sagataves rotācijas ātrumu regulē invertors, bezpakāpju regulēšana, lai uzlabotu uzticamību.

IV. Iekārtu uzbūve

1.Rotācijas patrona

Patronu kontrolē servomotors, un to pagriež uz priekšu vai atpakaļ, izmantojot PLC. Tas ļauj precīzi kontrolēt griešanās ātrumu, panākot vienmērīgu rotāciju un nodrošinot viendabīgus metinājumus. Tajā pašā laikā metināšanas strāvu, stieples padeves ātrumu un patronas rotāciju saista un koordinē vadības sistēma, lai izvairītos no metināšanas defektiem.

2. Metināšanas deglis

Metināšanas deglis šūpojas uz priekšu-atpakaļ, ko darbina gaisa cilindrs.

3.Svārstību mehānisms

Cilindra apkārtmēru metinātāja šūpošanās mehānisms ir galvenā sastāvdaļa metināšanas procesā. To galvenokārt izmanto, lai kontrolētu metināšanas pistoles sānu šūpošanos, lai paplašinātu nogulsnēšanās platumu un uzlabotu metināšanas šuves veidošanos. Tas ir īpaši piemērots biezu plākšņu metināšanai vai lielu rievu apkārtmēru šuvju aizpildīšanai un pārklāšanai.

4.Stieples padevējs

Cilindru metināšanas iekārtas stieples padevējs ir viena no metināšanas sistēmas galvenajām sastāvdaļām. Tas galvenokārt ir atbildīgs par metināšanas stieples stabilu un precīzu nogādāšanu metināšanas pistolē, lai nodrošinātu metināšanas procesa nepārtrauktību un metināšanas šuves kvalitāti.

5. Metināšanas strāvas avots

Japānas OTC EP500 (nominālā izejas strāva ir 500 A) metināšanas strāvas avots var sasniegt augstas kvalitātes metināšanas . 1 iestatīts barošanas avots būs kopā ar jūsu iekārtu.

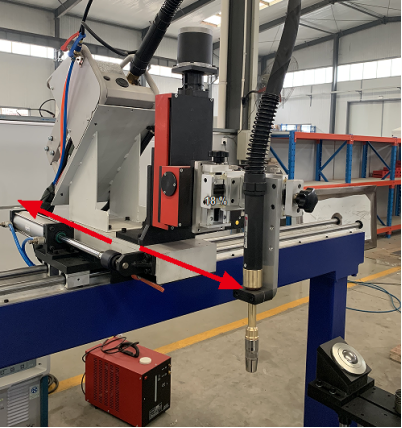

V. Detalizēti attēli

VI.Vedio jūsu uzziņai

Augstas kvalitātes cilindra gala vāciņa apļveida šuvju metināšanas iekārta
