Robota šuvju metināšanas iekārta virzuļa kātam

Cilindra virzuļa stieņa šuvju metināšanas iekārta ar robotu

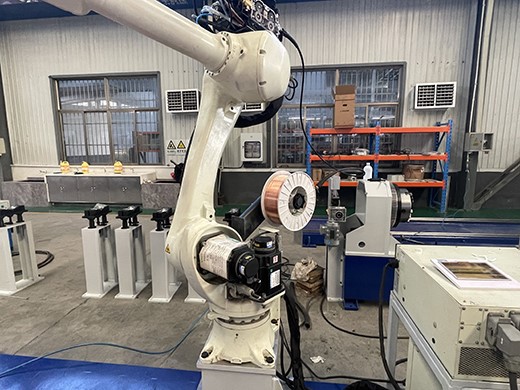

• Industriālais robots (izpildes kodols)

Loma: kā elastīga kustības vienība, tā precīzi kontrolē metināšanas degļa stāju, leņķi un trajektoriju.

Prasības: parasti tiek izvēlēts vidēja izmēra -loka metināšanas robots ar 6–20 kg kravnesību, ar augstu atkārtojamību (aptuveni ±0,05 mm) un pietiekamu sasniedzamību, lai nosegtu sagataves garumu.

Priekšrocības: Salīdzinot ar specializētajiem robotiem, robota programmēšana ir elastīgāka, pielāgojoties dažādu specifikāciju un metināšanas šuvju veidu virzuļu stieņu metināšanai.

• Īpašs pozicionētājs (koordinētājsted Motion)

​​​​​​​

​​​​​​​Loma: galviņas-un-pagalma pozicionētāji ir standarta konfigurācijas. Apstrādājamā detaļa (virzuļa stienis) ir iespīlēta starp augšējo balstu (rotācijas piedziņa) un aizmugurējo balstu (spīlēšanas balsts).

Funkcija: darbojas kopā ar robotu (koordinēta kustība), lai nodrošinātu, ka metināšanas šuve vienmēr atrodas ideālā plakanās metināšanas (PA) pozīcijā, nodrošinot stabilu izkausētu baseinu, estētiski pievilcīgu metināšanas šuvju veidošanos un optimālu kvalitāti.

Funkcijas: astes statnis parasti ir bīdāms, lai pielāgotos dažāda garuma virzuļa stieņiem; patronai vai armatūrai ir nepieciešama augsta koncentriskuma konstrukcija.

• Augstas{0}}veiktspējas metināšanas deglis un stieples padeves sistēma

​​​​​​​​​​​​​​

Loma: metināšanas deglis, kas aprīkots ar precīzu ūdens{0}}dzesēšanas sistēmu, lai nodrošinātu stabilitāti ilgstošas-nepārtrauktas metināšanas laikā. Tā īpaši izstrādātā sprausla un iespīlēšanas mehānisms nodrošina precīzu metināšanas šuvju izlīdzināšanu un stabilu aizsarggāzes pārklājumu. Apvienojumā ar robota augsto atkārtojamības pozicionēšanas precizitāti, tas var efektīvi pabeigt vienmērīgu un kvalitatīvu virzuļa stieņa kritisko zonu metināšanu. Parasti tiek izmantota MIG/MAG (gāzes aizsargātā metināšana).

Stiepļu padeves sistēma: aprīkota ar augstas{0}}precizitātes servo stieples padevi, lai nodrošinātu stabilu stieples padevi.

**Padeve un pozicionēšana:** manuāla vai automatizēta iekārta ievieto virzuļa stieņa sagatavi specializētā armatūrā, nostiprina to un precīzi novieto.

**Robotiskā metināšana:** metināšanas robots automātiski metina virzuļa stieņa metināšanas šuvi (parasti riņķveida šuvi vai noteiktu ceļu) saskaņā ar iepriekš iestatītu programmu, kontrolējot metināšanas parametrus reāllaikā.

**Procesa uzraudzība:** Sensori uzrauga metināšanas strāvu, spriegumu un temperatūru, lai nodrošinātu stabilu metināšanas kvalitāti.

**Dzesēšana/attīrīšana:** Pēc metināšanas apstrādājamā detaļa atdziest dabiski vai ar spēku, vajadzības gadījumā noņemot metināšanas izdedžus.

**Izkraušana un pārvietošana:** Armatūra tiek atbrīvota, sagatave tiek noņemta ar robotu vai manuāli un tiek pārvietota uz nākamo procesu.

1.Iesaiņošanai parasti izmantosim fumigācijas saplākšņa korpusu; dažām lielām mašīnām mēs varam izmantot tērauda paleti un plastmasas plēves pārsegu. Visas mašīnas pirms rūpnīcas atstāšanas ir krāsotas ar pretrūsas krāsu vai eļļu.
2.Package var būt kā klientu prasība

• 1. jautājums: Kādas ir automātiskās metināšanas iekārtas galvenās sastāvdaļas?
• Atbilde:Pamatojoties uz dažādām automātiskajām metināšanas mašīnām, galvenokārt ir PLC, CNC vadības sistēma, invertors, servomotors ar draiveri, metināšanas strāvas avots, metināšanas deglis, robotizēta pneimatiskā vadības sistēma.
• 2. jautājums: Vai ir iespējams izveidot vairāku -staciju ar vairāk metināšanas degli?
• Atbilde:jā, mēs varam izveidot vienu lodlampu vai divus degļus vai vairākas metināšanas lāpas darba stacijas, lai palielinātu
• 3. jautājums: Kāds ir automātiskās metināšanas iekārtas galveno komponentu zīmols
• Atbilde:Visas galvenās sastāvdaļas ir slavens Ķīnas zīmols vai starptautisks zīmols, piemēram: metināšanas barošanas avots, mēs parasti izmantojam ārpusbiržas un Panasonic zīmolu. Ja jums ir nepieciešams Lincoln metināšanas strāvas avots vai Miller Lincoln metināšanas strāvas avots ir ok, mēs to varam izmantot arī mūsu metināšanas iekārtā.
• PLC: mēs parasti izmantojam Omron un Siemens PLC, klienti var norādīt zīmolu
• Robotam: mēs parasti izmantojam OTC, YASUKAWA, ABB vai kuka, vai klienti var norādīt zīmolu.
• 4. jautājums:Cik daudz veidu ir mūsu metināšanas iekārta?
• Atbilde: Pamatojoties uz metināšanas strāvas avotu: ir automātiska TIG metināšanas iekārta, automātiska MIG metināšanas iekārta, automātiska iegremdētā loka metināšanas iekārta (automātiskā zāģmašīna)
• Pamatojoties uz pielietojumu: ir automobiļu detaļu metināšanas iekārta, automātiska sastatņu metināšanas iekārta, cauruļu un atloku automātiskā metināšanas iekārta, tvertnes automātiskā metināšanas iekārta, hidrauliskā cilindra virzuļa stieņa automātiskā metināšanas iekārta, riteņu automātiskā metināšanas iekārta un tā tālāk.
• Pamatojoties uz metināšanas šuves veidu: apļveida/apkārtgriezuma šuvju metināšanas iekārta, garenvirziena / taisnu šuvju metināšanas iekārta, kvadrātveida šuvju metināšanas iekārta. neregulāra šuvju metināšanas iekārta
• 5. jautājums:Vai ir iespējams pagarināt garantijas laiku?
• Atbilde: Jā, mūsu garantijas laiks parasti ir 1 gads bez maksas, taču to var pagarināt pēc vajadzības, cena ir nedaudz dārga. Neatkarīgi no garantijas laika, mūsu pēcpārdošanas-pakalpojums ir visu mūžu.
